產品簡述

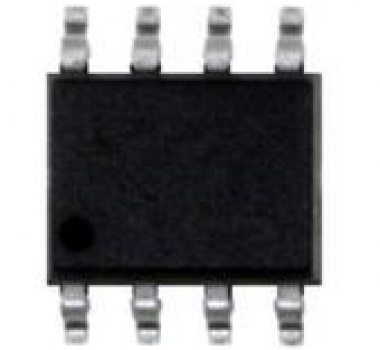

M6R61 是一顆采用高速低功耗 CMOS 工藝設計開發的 8 位高性能精簡指令單片機，內部有 1K×16
位一次性可編程 ROM（OTP-ROM），64×8 位的數據存儲器（RAM），三個雙向I/O 口，兩個8位Timer
定時器/計數器，7+1路  12BIT ADC  ，2路PWM輸出，支持多種系統工作模式和多個中斷源。

1.1 特性
?  CPU 特性
?  高性能精簡指令
?  1K×16位的OTP程序存儲器
?  64×8位的數據存儲器
?  4級堆棧緩存器
?  2T/4T/8T/16T時鐘模式
?  支持查表指令
?  I/O 口
?  三個雙向I/O口：IOA，IOB，IOC
?  最多13個雙向I/O口和1個輸入口
?  高灌/高拉電流能力，可直接驅動LED
?  可編程弱上拉口
?  IOB口喚醒
?  兩個Timer定時器/計數器
?  Timer0/Timer1：具有自動裝載功能的定
時/計數器，支持PWM和BUZZER輸出
?  系統時鐘
?  內部高速RC震蕩器：  16M
?  內部低速RC震蕩器：  32K （5V）
?  外部高速RC震蕩器：  20M
?  外部高速晶體震蕩器：12/4M
?  外部低速晶體振蕩器：32K

?  系統工作模式
?  普通模式：高低速時鐘同時工作，CPU
工作于高速時鐘
?  低速模式：CPU工作于低速時鐘
?  休眠模式：CPU 及高低速時鐘都停止工
作
?  綠色模式：CPU 停止工作，TC0 的周期
喚醒
?  中斷源
?  定時器中斷：Timer0，TIMER1
?  INT0，INT1外部中斷
?  ADC 中斷
?  7+1 通路  12BIT    ADC
?  7路外部ADC輸入
?  一個內部電池檢測
?  內部ADC參考電壓
?  特殊功能
?  可編程代碼保護
?  多級LVD 低壓檢測
?  封裝形式
?  16/14/8Pin    DIP/SOP
